智能綜合布線





智能綜合布線對布線系統的影響



傳統布線系統的管理只能依靠手工對管理記錄進行更新，設備和連接的改動往往很難在第一時間反應在管理文檔中，造成很多誤差的產生。隨著布線建設的規?；?，對于布線規范化管理的要求越來越高，傳統的布線管理已經不能滿足現代布線建設的要求。同時，隨著網絡安全問題的日益嚴峻，將其列入布線管理的呼聲也越來越高。電子配線架智能布線管理系統就是在這樣的背景下誕生的。







智能布線系統解決方案



1、I 系統解決方案

2、S/K 系統解決方案





智能布線系統解決方案-I系統



I 系統嚴格意義上來說是一種從傳統配線架向智能配線架過渡的產品，針對小型系統如小公司，家庭等點位分散管理間狹小的場所，以及老舊系統的局部改造。



1、I系統的特點

（1）成本低廉，與傳統布線系統兼容性高

（2）網絡通訊完全不受影響

（3）無需軟件以及管理單元

（4）無需專用跳線

系統主要組成部分為 I 型智能配線架



2、I型UTP配線架的特點

（1）標準機柜安全配件，1U 高度

（2）提供 24 個增強型 Cat6/Cat5e 網絡通訊端口

（3）提供 1 個 RJ45 電源連接口

（4）每個通訊端口上方具備一個 LED 顯示燈



3、設備示意圖



4、I 系統概述

I 系統在傳統布線系統上做了優化處理，盡管不是一套嚴格意義上的智能布線管理系統，但在用戶不增加成本的前提下，為用戶的布線管理提供了一定的便利。用戶在啟用信息點時，只需要完成信息點終端連接后，通過配線架端口的 LED 提示燈將對應的端口與交換機連接即可，從而大大減少用戶的工作量及出錯的可能。



5、I 系統結構與實現形式

當系統連線完成后，終端連接至信息模塊后，對應配線架上的指示燈會亮起。成從終端到交換機的整個連接，至此配線架上的指示燈熄滅。







智能布線系統解決方案-S/K系統



1、S/K 系統特點：?

（1）采用專業用 10 芯跳線，與網絡通訊線路隔離

（2）提供了包括端口資源、統計分析、報表輸出等一系列完整細化的布線管理功能

（3）提供 UTP、FTP、光纖的完整布線解決方案

（4）采用雙配線架構，通過可視化配置界面映射 Switch 端口到配線架端口

（5）軟件采用 B/S 架構，方便遠程管理



2、S/K 系統硬件組成：

2.1 硬件系統結構

主要有三種類型設備組成，分別是，中心管理單元（DTU），智能配線架（RJ45 端口或光纖適配器），智能跳線（銅線或光纖）



2.1.1、中心管理單元（DTU）

系統中的管理設備，用于連接配線架，采集配線架數據，上傳給

Server 的功能；單設備可支持 24 條配線架，也可通過專用端口與 CON

端口與其他 DTU 進行級聯。設備提供了 OLED 顯示屏以便獲取系統信

息，且配置了旋轉操作按鈕，方便現場操作。



2.1.1.1、DTU 基本功能簡介?

（1）采集配線架的數據，加工處理后上傳給 Server

（2）通過內置 WebSever 對下面連接的配線架進行初始設置

（3） 通過 DTU 旋轉鍵盤對系統進行操作



2.1.1.2、DTU 硬件說明：

提供 24 個標準 RJ45 接口，1~16 口為獨立工作口，17~24 口為復合工作口可以與配線架連接，也可用于與其他設備級聯。

（1）提供一個 OLED 顯示屏

（2）提供兩個 CON 口其中 1 口為管理端口，2 口為級聯端口

（3）提供旋轉飛輪按鈕

（4）提供 100BaseT 的以太網接口用于連接網絡



2.1.1.3、OLED 屏幕的顯示內容與作用

DTU 啟動后會自動進入 DTU 工作狀態顯示界面（如圖）。在沒有任何輸入的情況下，約 5 分鐘后，OLED 會自動進入節電模式（即沒有任何顯示）。在節電模式下按旋轉按鍵會結束休眠，使 OLED 重新進入DTU 工作狀態顯示界面。

其中 24 個方框代表 DTU 的 24 個智能配線架插孔，中間有實心正方形的方框表示其所對應的插孔有智能配線架插入，否則代表沒有智能配線架插入。IP 和 ID 分別表示當前 DTU 的 IP 地址及 ID 信息。



1、顯示智能配線架信息

旋轉按鈕則依次選擇連接到本 DTU 上的全部智能配線架，某個智能配線架被選中后，其右側類型顯示燈會持續閃爍。按下旋轉按鍵后會進入智能配線架狀態顯示界面（如圖）。

其中 24 個方框代表智能配線架的 24 個端口，中間有實心正方形的方框表示其所對應的智能配線架端口已經通過智能跳線和其它智能配線架的端口連接，否則表示沒有任何連接。

TYPE 表示智能配線架的類型：

Fiber：光纖配線架；

UTP：非屏蔽雙絞線配線架；

STP：屏蔽雙絞線配線架

KEYSTONE：Keystone 配線架

DIRECT 表示智能配線架的連接方向：

Cable：配線架和信息點連接（智能配線架右側常亮綠燈）；

Switch：配線架和交換機端口連接（智能配線架右側常亮紅燈）



2、顯示端口信息

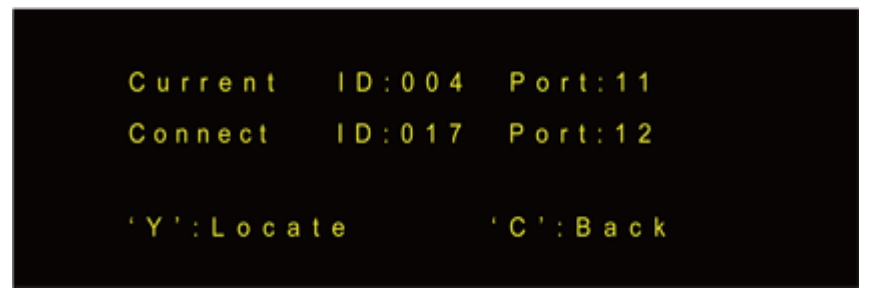

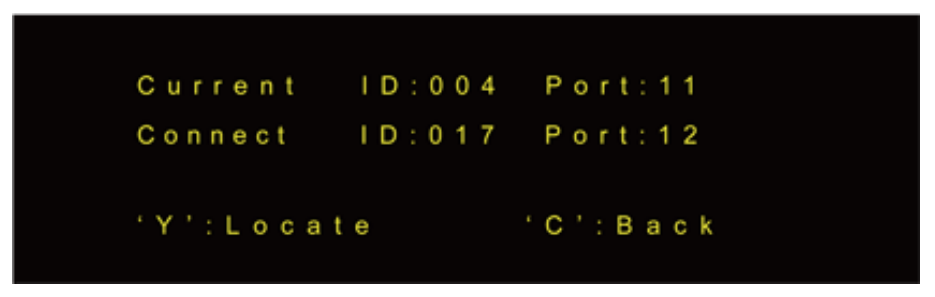

旋轉旋鈕則依次選擇智能配線架的 24 個端口，某個端口被選中后，其對應的 LED 顯示燈會持續常亮。如果選中的端口已經和其它端口連接，則按下旋鈕按鍵后，會進入下面的顯示界面，同時該端口及其所連接的對方端口會同時持續閃爍。

“Current”表示當前端口的信息，“Connect”表示當前端口所連接的另一端的端口信息。

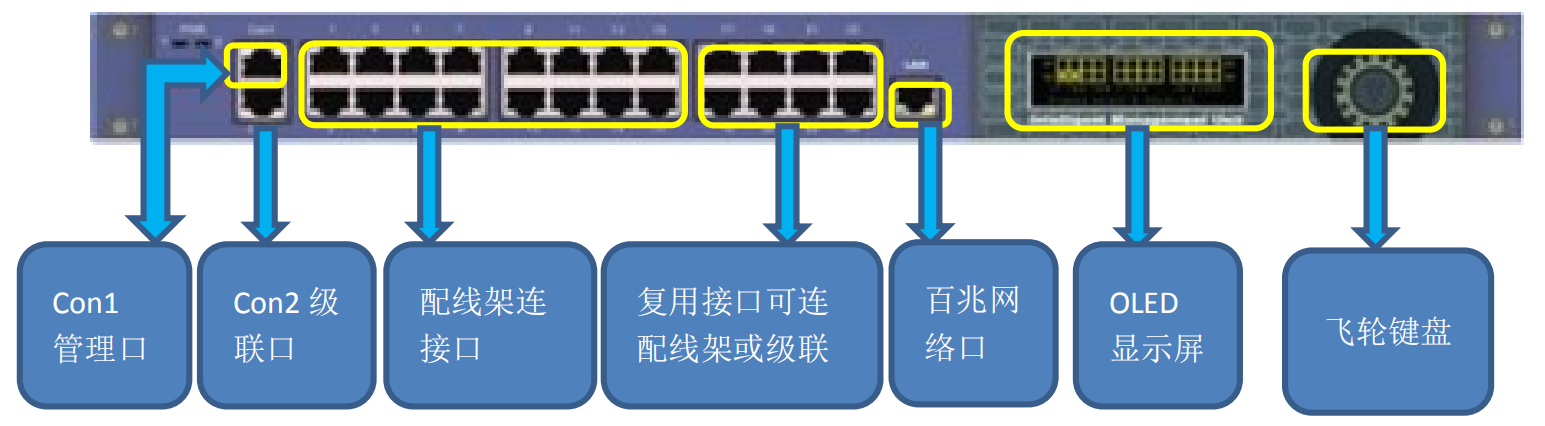

2.1.1.4、DTU 設備示意圖





2.1.2、S 型 UTP 智能配線架



2.1.2.1、S 型 UTP 智能配線架功能簡介

具備專用檢測端口，通過普通跳線與 DTU 連接，并提供 24 個 RJ45智能跳接端口，同智能配線架與其本智能配線架相連接。



2.1.2.2、S 型 UTP 智能配線架硬件說明?

（1）內置掃描 IC 芯片，自動掃描端口連接關系

（2）1個RJ45管理端口（紅色）連接DTU

（3）每個通訊端口上方具有一個 LED 指示燈

（4）配線架右側具有一個雙色 LED，用來顯示連接位置，紅色為設備端，綠色為水平系統區域。 ?

（5）標準機柜安全，1U 高度



2.1.2.3、S型UTP智能配線架設備示意圖





2.1.3、K 型模塊化智能配線架



2.1.3.1、K 型模塊化智能配線架功能介紹

除了具備 S 型配線架的智能功能外，可以兼容任何 Keystone 結構模塊。



2.1.3.2、K 型模塊化智能配線架硬件說明?

（1）24 個標準 Keystone 安裝口，支持各類 Keystone 結構模塊

（2）兼容支持 UTP 與 FTP 系統

（3）在每個安裝口具備兩個檢測金屬觸點以及顯示 LED

（4）內置 IC 掃描芯片，自動掃描端口連接關系

（5）提供一個 RJ45 的管理端口位置用于連接 DTU

（6）配線架右側具有一個雙色 LED，用來顯示連接位置，紅色為設備端，綠色為水平系統區域

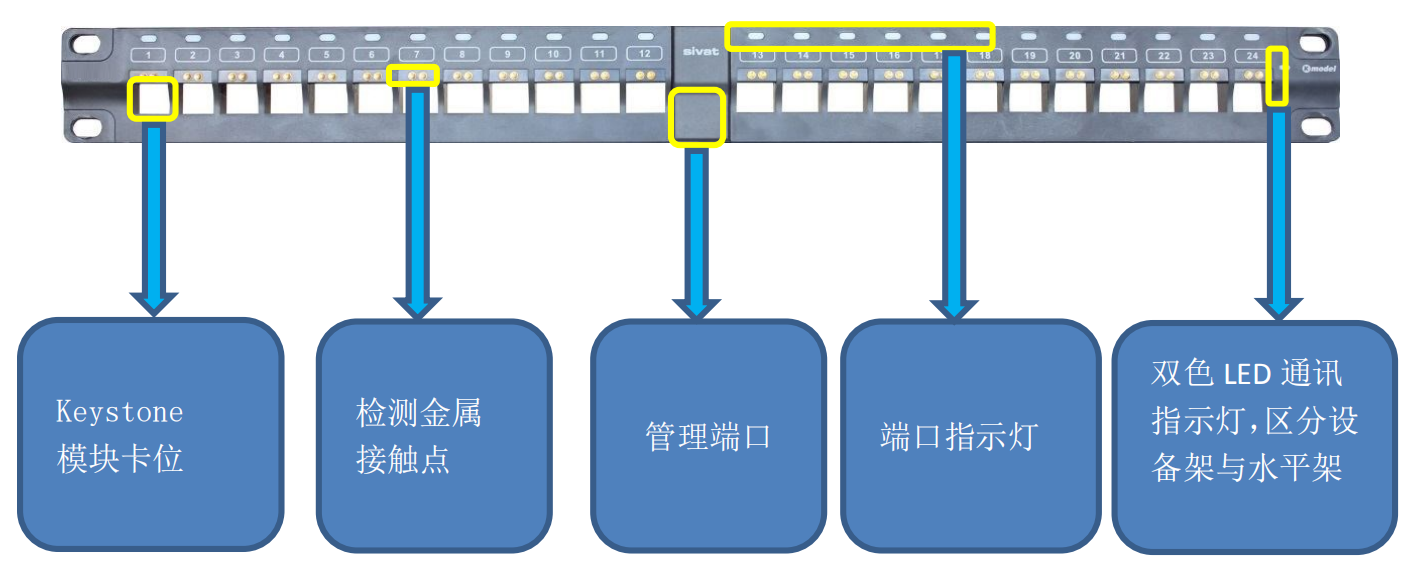

2.1.3.3、K 型模塊化智能配線架設備示意圖





2.1.4、S 型光纖智能配線架



2.1.4.1、S 型光纖智能配線架功能介紹

可以滿足光通訊的布線要求，提供 24 個雙工 LC 接口的耦合器。



2.1.4.2、S 型光纖智能配線架硬件說明?

（1）提供 24 個標準光纖雙控 LC 接口

（2）接口可以選擇單?；蚨嗄?OM3、OM4 類型

（3）每個適配器內具備兩個金屬測試點

（4）每個端口配備一個 LED 狀態燈

（5）內置 IC 掃描芯片，可自動掃描端口連接關系

（6）提供 1 個 RJ45 管理端口位于設備后方，用于連接 DTU

（7）配線架右側具有一個雙色 LED，用來顯示連接位置，紅色為設備端，綠色為水平系統區域。

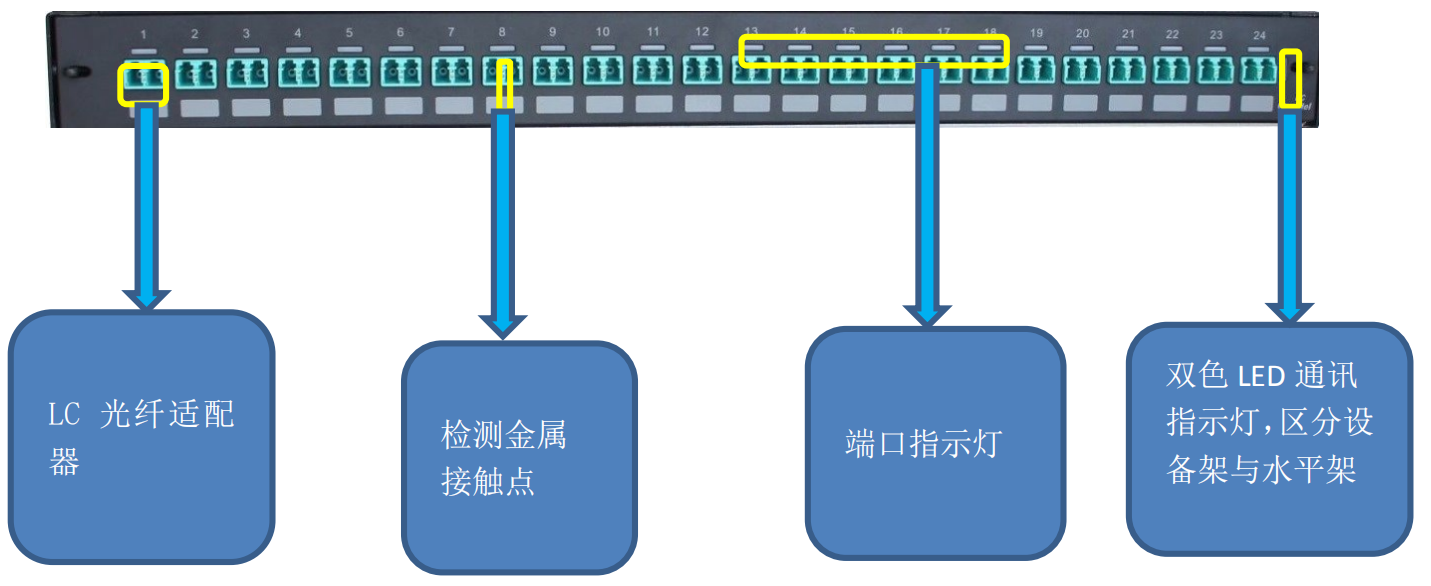

2.1.4.3、S 型光纖智能配線架設備示意圖





2.1.5、智能跳線



2.1.5.1、智能跳線功能介紹

產品采用雙獨立跳針的十針跳線，區別于其他同類產品的九針智能跳線，其中第九針為管理鏈路通訊，第十針負責配線架端口 LED 燈的通斷，區分了管理與供電，給整個供電系統提供個更好的電氣運行環境，并且構成完整鏈路的檢測回路，從而對整個鏈路進行掃描，將整個布線系統構成一個整體的智能系統。



2.1.5.2、智能 Cat6 跳線?

（1）可選配支持 UTP 與 STP 系統

（2）可選配多種絕緣外護套以應對不同工程類別的要求差異

（3）具備雙針檢測物理結構更穩定，且管理與供電物理分開

（4）傳輸性能完全滿足 TIA/EIA Cat6 標準

（5）可選擇 2m、3m、5m 等多種長度



2.1.5.3、MM/SM 智能光纖跳線?

（1）可選配支持單模與多模 OM3、OM4 系統。

（2）可選配多種絕緣外護套以應對不同工程類別的要求差異

（3）具備雙針檢測物理結構更穩定，且管理與供電物理分開

（4）顏色采用國際標準

（5）可選擇 2m、3m、5m 等多種長度



2.2、S/K系統管理軟件

管理軟件（以下簡稱軟件）采用全圖形化操作界面，主要用于綜合布線系統的實時狀態反饋，引導跳線操作，并提供告警信息、鏈路狀態、資產使用情況等查詢功能。通過軟件，可以全面、直觀的掌握綜合布線系統的信息。同時，軟件提供的報表導出功能，可以快速的完成綜合布線系統的數據輸出。



2.2.1、軟件基本功能

2.2.1.1、信息記錄

有數據庫形式替代原有紙質文檔和電子表格，實現數據統一管理，數據可以表格的形式導出備份，也可以云備份。



2.2.1.2、自動檢測

當跳線發生任意變更時，系統會自動檢測變更信息，并實時更新數據庫。



2.2.1.3、告警提示

當鏈路（將換季端口到信息點）發生非法變更時，服務器會及時提出告警；告警信息可以通過電子郵件發送，或者短信發送（需要配置專用短信發送設備）。



2.2.1.4、操作引導

當需要根據射死你個的任務進行操作時，配線架端口 LED 將引導操作員進行準確處理。



2.2.1.5、端口映射

通過系統實現了網絡從交換機端口到信息點的延伸，可以把網絡通訊的節點準確定位到樓層、房間以及信息點。



2.2.1.6、統一管理

軟件操作界面通過圖形界面功能，讓用戶準確了解布線系統的結構，進行全面的管理。并且可以實現遠程電子管理



2.2.2、工作模式

軟件分為存在三種工作模式，分別是查詢模式， 指令模式，工程模式。



2.2.2.1、查詢模式?

（1）通過軟件對制定用戶授權可以查看整個系統的狀態信息：

（2）系統各個區域配線架的端口連接狀態

（3）對配線架所連接的信息點，根指定范圍進行狀態統計

（4）查看鏈路的鏈接信息

（5）查看信息點工位的終端信息

（6）查看告警提示信息

（7）查看歷史變更記錄了信息



2.2.2.2、指令模式

為系統管理人員提供變更跳線操作的引導，同時具備查看模式的全部能力。

（1）對于指定端點的跳線的鏈接或斷開

（2）處理系統告警



2.2.2.3、工程模式?

（1）為系統安裝人員提供搭建環境的基本功能。

（2）導入信息點對應表，完成信息點/交換機端口和配線架端口的對應

（3）完成信息點在平面圖位置的擺放，實現和實際管徑的對應

（4）完成機柜內設備位置的擺放，實現和實際環境對應

（5）建立信息點的基本信息



2.2.3、軟件界面與系統環境要求

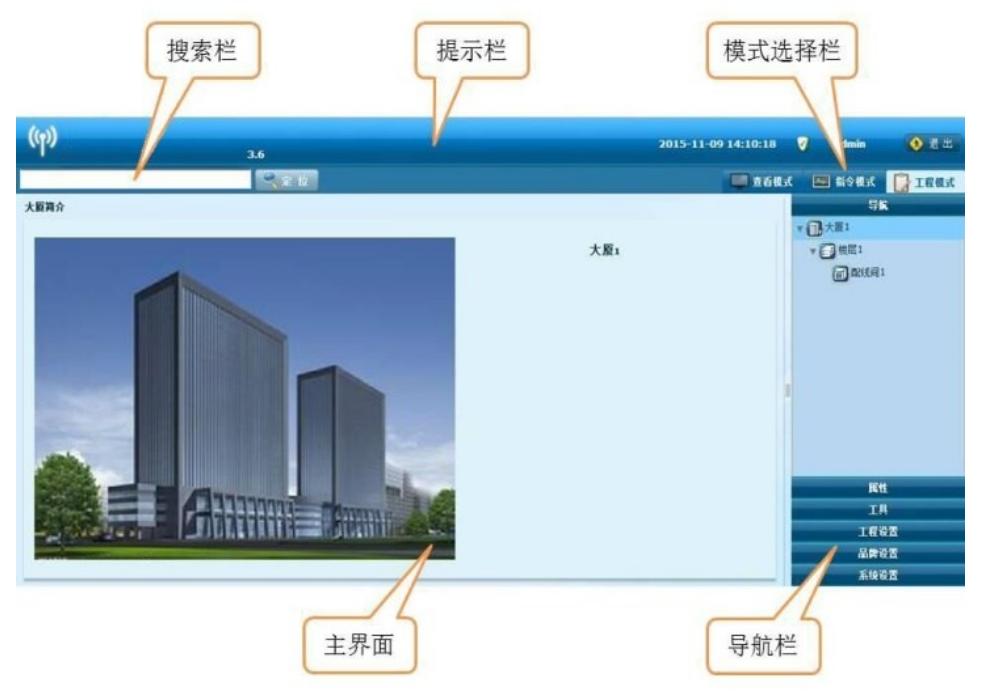

2.2.3.1、軟件界面





2.2.3.2、軟件環境需求

服務器環境需求?

（1）Windows XP Professional（32bit）， Windows Server 2003（32bit）， Window 7（32bit)

（2）Microsoft .Net Framework 4.0（已包含在本軟件包中）

（3）Java Develop Kit 1.6.0.26（已包含在本軟件包中）

（4）MySQL 5.5.13（已包含在本軟件包中）或 Microsoft SQL Server 2008 R2（需要客戶自行購買）



客戶端環境需求?

（1）Microsoft IE 6.0 或更高版本

（2）或 Google Chrome 14.0 或更高版本

（3）以上任何瀏覽器都必須安裝 Adobe Flash Player 11





智能布線系統的優勢



（1）國內唯一一款將供電與通訊鏈路完全分開的雙架系統

（2）具備 SNMP 管理協議，可以通過軟件監控管理從交換機端口到末端點位的整個鏈路。

（3）優于國內單架系統，具備斷電后自動恢復管理連接

（4）全鏈路故障點定位功能

（5）軟件為 B/S 架構可對大型集團或系統提供云管理功能
